弊社ウェブサイトをご覧いただきまして、ありがとうございます。弊社は、産業用・試作用途向けの電子機器の開発・設計・製造を群馬県高崎市で行っている弱小零細個人事業です。
「田村電子工房とは何ぞや？」と興味を示された方は、どうぞ本ウェブサイトをご覧ください。
2025年速報！！
2025年9月より、
魚カウンタレンタル事業の開始を
予定しております。
2010年より開発を進めてきました抵抗変化型魚類行動数計測システムですが、
2025年よりビデオ録画機能を一体化したカウンタの販売を開始するにあたり、
抵抗比データと画像データを合わせて分析するソフトウェアの精度と確度を向上させるため、
実データを多く取得する必要があり、
これを目的とした「魚カウンタレンタル事業」の開始を、9月ごろより予定しております。
レンタルする装置内容は、1チャンネルカウンタと長時間ビデオ録画器を一体化した
ハイブリッド(抵抗比変化型カウンタ+ビデオ判定)タイプで、
商用電源(AC100V)で動作するものを予定しております。
カメラは1台ですが、追加で2台にすることも可能です(夜間点灯式LED照明付)
(現在開発中)
今年度はカウンタ1チャンネル・カメラ1台仕様のシステムのレンタルとなりますが、
来年度以降は最大カウンタ数4チャンネル・最大カメラ接続数4台のシステムを主軸に、
使用チャンネル数でレンタル費を変えるといった方向で検討しております。
レンタル費は上記カウンタ1チャンネル・カメラ1台・AC100V電源仕様で1日22,000円(税込み)を予定しております。
その他に、設置費用として33,000円(税込み)+設置材料費(設置場所による)+出張経費(設置場所による)
撤去費用に33,000円(税込み)+出張経費(設置場所による)
1週間を超える場合、装置点検作業・データ回収費用として33,000円(税込み)+出張経費(設置場所による)
が必要になります。
出張経費につきましては、弊社所在地(群馬県高崎市)からの移動距離・宿泊の必要の有無などにより変化します。
おおよその価格につきましては、専用ページにて地域または河川水系別に概算価格を公開する予定です。
回収したデータは大容量(撮影条件によっては1[TB]を超える)になりますので、
外部ハードディスクなど、お客様ご指定のメディアまたはクラウドサービスにてお届けいたします。
センサー誘導路につきましては、お客様にて準備していただくことになりますが、
大きさにもよりますが有償にて弊社で製作することも可能です。
(なおセンサー誘導路はレンタルではなく買取になります。)
商用電源が確保出来ない現場にて使用できる太陽光発電システムや、
弊社にて遡上・降下などを簡易的(魚類の専門家ではありませんので魚種の判別はありません)に分析するオプションや、
教育機関向け(大学・大学院や小中高校)対象の割引サービス(学割サービス)など、
まだ発表に至らない企画中のものもありますので、レンタル費用やセンサー誘導路なども含め、
メールにてお問い合わせ頂ければと考えております。
レンタル事業の内容につきましては随時、本ウェブサイトでお知らせいたします。
なお弊社魚カウンタは河川の魚道などの往来状況を確認することを目的に開発されたもので、
海水などには対応しておりません。(海水での実験は行ったことがありません。)

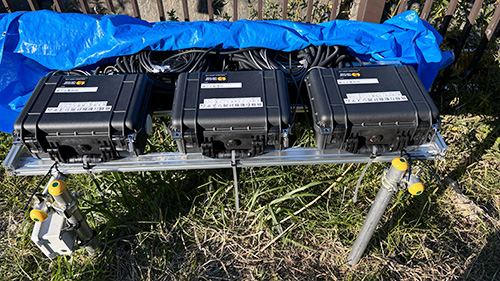

2024年に調査を行いましたピリカダム魚道に設置した計測システムになります。
左からAC電源ユニット・長時間ビデオ録画ユニット・魚類行動数計測システム(魚カウンタ)です。
2025年以降は長時間ビデオ録画ユニットと魚カウンタが一体化されます。
2年間更新を怠っておりましたが、相変わらず魚カウンタの製作を行っております。
カウンタ対象魚もサケ・サクラマス・イワナ・イトウに続きウナギが追加されました。
2023年は材料(特に半導体)が市場に全く無い状態が続き、通常の製造が全く出来ず苦しい状況が続きましたが、
2024年から徐々に材料の在庫が戻り始め、ようやく生産できる状態になりつつあるものの、
2025年現在も一部材料がいまだに在庫が無い状態が続いております。2024年は久しぶりにカウンタ生産が可能となり、北海道のピリカダムにある日本最長の魚道の遡上調査を行うことが出来ました。
2023～2024年はピリカダム以外に北海道で3か所にてサケやサクラマスの遡上調査が行わた他に、 2024年に北海道にてウナギが遡上するかを確認するためウナギ用センサー誘導路を試験的に設置し調査を行いました。

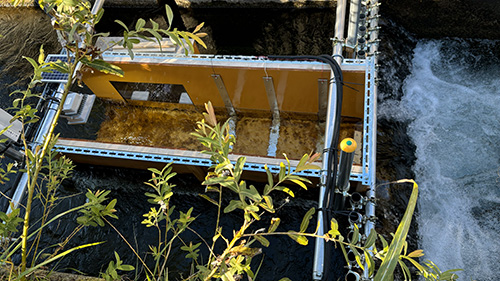

2024年に調査を行いましたピリカダム魚道に設置したセンサー誘導路になります。
3年ぶりの更新ですが、相変わらず魚カウンタやっております。
田村電子工房謹製魚類行動数計測システムは、
2023年度まで新潟県１カ所、北海道８カ所、岐阜県１カ所、徳島県２カ所にて
計測実績がございます。
ウェブサイトの更新をまた３年放置しておりましたが、この間に新たに徳島県にて計測を行ったり、
計測個所も徐々に拡大しつつあります。徳島においては、岐阜のイワナ以上に小型な稚鮎や、田んぼ魚道を行き交う水生生物の測定を行ったり、 北海道ではサケ以上に大型魚であるイトウの計測も行いました。
また、実際に移動する魚を撮影するために長時間ビデオ録画ユニットも製作しました。 (こちらは市販の防犯カメラシステムを採用しました。)
測定箇所が増えるにつれ、遠隔地に設置したカウンタが正常に機能していることが確認できる機能の要望が高まりつつあるため、 2023年度中に魚カウンタに接続ができ、カウンタの状況をメール(LTE回線を使用)にてお知らせできる追加ユニットを開発中です。
通信機能追加ユニット(試作品)TEAFCS-LTEPAC-BEカタログ
(開発中につき参考程度の資料になります。)
こちらは完成した通信機能追加ユニットになります。
こちらは長時間ビデオ録画ユニットになります。
上記録画ユニットに接続出来る簡易水中カメラ(側面2ch)も作成しました。
これらを使用し徳島県にて稚鮎の遡上調査を実施しました。
北海道余市郡仁木町にて簡易布魚道を使った調査も行いました。
こちらのシステムは魚道の出入口にセンサーを仕掛けておりますので2ch式ソーラー発電内蔵システムを使用しました。
電池交換の手間を減らすため、このような太陽光発電装置を設置しております。
サケカウンタ、イワナカウンタになる？？！
田村電子工房謹製魚類行動数計測システム(魚類自動計測システムより名称変更)
2018年度は新潟県１カ所、北海道２カ所にて、2019年度は新潟県で１カ所、北海道２カ所に加え、
計測対象魚をイワナとしたカウンタを岐阜県に１カ所設置しました。
現在2020年度の計測準備中です。(7月より一部で試験的に計測を開始しました。)
ウェブサイトの更新を永らく放置してしまいましたが、未更新期間中も弊社は通常通り営業しておりました。
その中でも弊社謹製「魚類行動数計測システム」も第２世代器の開発を進め、
2018～2019年度に実際に現場に投入し計測活動を行いました。2019年度では、いままでサケ・マスといった比較的大型(60[cm]前後)の魚についての調査を行ってきましたが、 初となる小型魚(20[cm])を対象とした「イワナカウンタ」による行動調査を行いました。
新潟の調査ポイントには上流側に巨大なトラップが設置されるようになりました。
北海道の調査ポイントは2018年に移動しました。(2020年7月より試験的に調査開始しました。)
誘導路も魚道に合わせて変更されております。
2019年に上記調査ポイントより上流地点でも計測を行いました。
こちらも魚道の構造に合わせた誘導路を設置しております。
キャンプ中ではありません・・・2019年より調査を始めた岐阜県の「イワナカウンタ」です。
「イワナカウンタ」は内蔵バッテリーのみで動作する「完全独立型」となっており、 この現場では２チャンネルのセンサー入力をもつタイプとなっております。
小さいながら並列２ルートある誘導路です。
こんな感じで遡上します。
生体調査のために一時的に捕獲したイワナです。(調査後すべて放流しました。スタッフがおいしく・・・ではないです。)
2020年度はバッテリー交換の回数削減のために太陽光発電装置を内蔵したタイプと、 完全独立型(バッテリーと太陽光発電装置で駆動)の長時間ビデオ撮影システムを投入予定です。(現在鋭意開発中)
さらに簡易布魚道の効果検証のために新たに１カ所設置個所が増える予定です。
本システムがいまだ不明点が多い魚類の行動調査や、本装置の目的の一つでもある河川構造物が自然環境に 与える影響の客観的な調査に広く使われることで、多くの魚類に関する謎や、河川事業の効果的な発展の一助 となれるように、計測の安定性向上と更なる機能向上をさせたいと考えております。
田村電子工房謹製シリーズ第3弾！！
魚類遡上自動計測システム データロガータイプ
2017年11月より、冬の北海道にて稼働開始!!→都合により1ヶ月ほど早く測定が終了し、12月下旬に装置を撤去しました。
田村電子工房謹製シリーズ第３弾は、今まで弊社にて製作してきた「パソコンを介して」データ収集を行う方法の場合、
どうしても商用電源の供給が必須となっていたのですが、今回「電源が全くない冬の北海道にて遡上調査を行いたい」
というニーズにお応えすべく、計測する現地ではパソコンを一切使用することなく、遡上データのみを収集する
「データロガー」タイプを開発しました。遡上データはデータロガータイプ本体に内蔵されたUSBメモリに直接保存され、 データ回収はパソコンと専用ケーブルを接続させることで行い、付属の分析ソフトウェアにて遡上判定を行います。
2017年11月に設置が完了し、遡上調査が開始されました。
センサーへの誘導路は、設置された魚道に合わせコンパクトな作りになっております。
今回のシステムは、従来ではデータ収集に使用していたパソコンを廃し、データ収集機能に特化した「データロガータイプ」としました。
また設置個所に電源が無いため、今回のシステムはすべてバッテリーのみでの駆動となっております。
上写真のものは「データロガー」と「バッテリー制御ユニット」を１つの防水型トランクに収めた 「データ収集ユニット」としており、このユニットにセンサーと外部電源を接続することで、 すぐにシステムが設置できるように工夫しました。
システムを動作させるのに重要なバッテリーは、上記の防水型トランクに収めており、 1パック当たり約9日間動作することを見込んでおります。
本システムに接続可能なバッテリーパックは最大4パックまでなので、約36日間無交換で測定し続ける見込みとなっております。 (大変寒い場所なので、バッテリーの出力低下もあり、どこまで使用し続けられるかが、 今回の測定において重要な確認箇所になっております。)
設置場所の気温は、最低で-20℃を下回ることもあるということなので、システム全体を厳寒から保護するために 専用の「観測ボックス」も製作しました。
構造は温室とほぼ同じであり、日中の太陽光でボックス内を温め、明け方ごろ最低気温になる時に冷えすぎないようにしております。 またこれに合わせ出来る限り氷点下にならないように「潜熱蓄熱材」を使用し、 温度変化が急激に起こることで発生する不具合にも備えております。
測定期間は、来年2018年1月中ごろまで行い、いままで不明であった厳寒時のサケの遡上動向を調査し、 この中から野生のサケがどれだけ含まれているかなどの研究に活用される予定です。
測定期間中は-17℃に達することもありましたが、システムは停止することなく順調に測定し続けることが出来ました。
田村電子工房謹製シリーズ第２弾！！
動画撮影機能付き魚類遡上自動計測システム
サケ遡上調査 2017年度も9/10より開始！！
→台風21号にて魚道が土砂に埋まる被害を受けたため、現在計測停止中。→復旧されぬまま残念ながら計測終了。
田村電子工房謹製シリーズ第２弾としまして、従来からあった抵抗変化式遡上計測装置に、
弊社にて動画保存機能を加え、さらに現場の状況に合わせ多くの機能を追加し、問題となっていた
誤カウントを極力減らす工夫を加えた「動画撮影機能付き魚類遡上自動計測システム」の本格計測を9月10日より開始しました。
(↑ 新潟県のとある魚道に設置したセンサー誘導路)
(↑ 動画取得機能付き魚類遡上自動計測システム本体)
本方式の魚カウンターを長年研究されている某大学様とご縁があり、実用化装置および分析ソフトウェア の開発を担当させて頂いております。
3シーズン(2013～2015年度)に渡り、実用時における問題点やユーザー様のご要望を取り入れつつ、実証実験を行い、 今年度において1つの完成形として本システムを開発し納品致しました。
本システムの最大の特徴は、「魚に与えるダメージが極めて少ない」ことと「河川の濁りに関係なく測定できる」ことです。
河川水の抵抗値を測定するためセンサーには直流電圧を加えておりますが、電圧値は最大で5[V]と少なく、 これによって魚が感電することは全くありません。
抵抗変化型である為、河川水の濁りに強く、魚に最もダメージを与えない方法である「画像検査型」において 測定できない環境下(夜間/濁り)であっても、安定して計測が行えます。
抵抗変化型の最大の弱点でもある「魚種の識別」については、センサーと連動させたカメラにて動画を反応期間中のみ保存する機能を、 本装置に持たせております。動画サイズは最大1920×1080ピクセル(フレーム数最大30フレーム)まで設定が可能となっております。 (本装置には、データ保存用ストレージとして3[TB]×2台のハードディスクを搭載しております。)
(↑ 2015年11月頃の1日分[0:00～23:59]の波形データ)
本装置において速報値の結果判定を行っておりますが、前出のように「魚種の識別」が出来ないため、 本装置で得られた動画データと専用分析ソフトの結果を比較して、おおよその判定が行えます。 (「自動計測」としておりますが、現状では「全自動」とまではいかないのが現実です。) 分析ソフトに表示された波形と動画データにより判定を行いますが、比較的短時間で判定作業が出来る工夫を行っております。
今回は大規模事業者向けに長寿命・高耐久性を高め、かつ電源の瞬停/停電に対応させるため、無停電電源装置(UPS)を内蔵している為、 遡上計測装置としては高価なものとなっております。本方式(抵抗変化型)の基本コンセプトである「初期投資が安く」「運用コストも安く」 ということを重視し、「魚にやさしい」遡上調査の普及をお手伝いするべく、 さらに「お求めやすい」「使いやすい」遡上装置の開発を進めております。
高解像度(1280×720 30fps)で撮影した例
低解像度(320×180 30fps)で撮影した例
夜間撮影(320×180 30fps)の例
河川水に濁りがある場合の例(320×180 30fps)
濁りがありますと識別が非常に厳しくなりますが、センサーが反応する限り撮影は行われます。
※実際の取得画像例(2016年11月頃撮影)
田村電子工房謹製シリーズ第１弾！！
CCDカメラ照明専用12chPWM方式LED調光ボックス
TEALEDBOX-12030-12VおよびTEALEDBOX-12030-24V販売開始！！
田村電子工房謹製シリーズ第１弾としまして、画像検査装置で使用されるCCDカメラのLED照明制御用ボックス
「TEALEDBOX-12030-12V」および「TEALEDBOX-12030-24V」の販売を開始します。
主な仕様は下記の通りになります。(2モデル共通項目)
●調光方式：8bitパルス幅変調(PWM)方式(255段階調)
●PWM周波数：250[KHz]
●LEDチャンネル数：12チャンネル
●調光量指定方法：操作ダイアルおよびシリアル通信
●LED点灯/消灯制御：外部IOによる偶数/奇数列一括制御かシリアル通信コマンドによる方法
モデル別のLED電流出力は下記の通りです。
●TEALEDBOX-12030-12V：奇数列の合計が1[A]、偶数列の合計が1[A]まで
●TEALEDBOX-12030-24V：奇数列の合計が0.5[A]、偶数列の合計が0.5[A]まで
なお、本製品試作品の取扱説明書はここからダウンロードすることが出来ます。
この取扱説明書の仕様は「10[V]出力」となっておりますが、今回販売するものは「12[V]」および「24[V]」出力となります。
また試作品(上記写真)は「ファンレス」となっておりますが、販売品には「排気ファン」が背面パネルに搭載されます (
お支払いは、「宅急便コレクト代金引換」がご利用出来ます。(送料手数料は無料です。)
お仕事渋滞情報(不定期更新中！)2025/6/30現在
2025年6月30日現在 自社開発品(魚類行動数計測システム)の開発・製造に入っており、7月末頃に現地での設置予定ですが、 新規のお客様以外の対応は可能です。お仕事大募集中です！
左「おしながき」メニューの「商談お問い合わせ」ボタンよりお問い合わせ方法をご確認ください。
なお「商談お問い合わせ」メールより商談以外の営業メールを送りつける業者が存在しますが、 お問い合わせのページに記載している通り、返信致しませんし、そのような業者とはお取引することは全くありませんので、 営業メールは送らないよう宜しくお願い致します。
ごあんない
弊社では、試作品の開発の他に、生産設備に使用する電子機器の開発や、ケーブル・ハーネスの製作、 電子機器の組立および配線作業なども請け負います！要するに「電子機器」周りのことなら、何でもお手伝い致します！ (ただし個人事業主が出来る範囲での内容に限ります。)ホビー用途の製品開発につきましても、内容次第になりますが対応致します。 (少量・数量限定であれば生産まで対応可能です。)電子回路の設計は\110,000(税込み)から、マイコン応用製品は\220,000(税込み)からとなります。 その他の製作作業はその都度御見積致します。
製品の規模にもよりますが、回路図面やソースコード等の技術資料を提示しないことを条件に、設計開発費用を無料または減額致します。
技術資料の提示有無によって設計開発費を抑えることが出来ますので、 まずはお問い合わせ頂ければと思います。
異業種で電子回路を設計・製作することが出来ないが、考えた電子機器を使いたい！または製品化を検討したいとお考えの方は、 是非お問い合わせください。
なお開発期間についてですが、通常材料入荷などを含めますと約2～3ヶ月ほど掛かります。 ご依頼内容やその時のお仕事の混み具合にもよりますが、6か月以上掛かる場合があります。 お急ぎの方はその旨をお伝えください。対応可能かを検討させて頂きます。お仕事が空いている状態であれば最速で対応させて頂きます。
