Original Shape “AVP-30FF” |
|||
自作6号機 AVP-30FF | |||
MAKING | |||
MENU | |||
HOME | |||
ブリッジ加工 2015/1/19 | |||

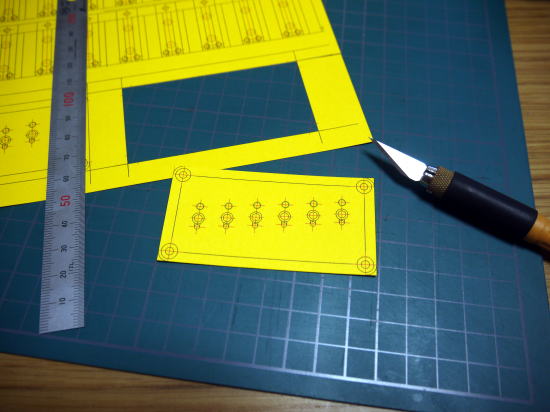

今回は自作ブリッジです。 ブリッジのベースになる部分から 作成します。 図面をシール用紙に出力して・・・ |
|||

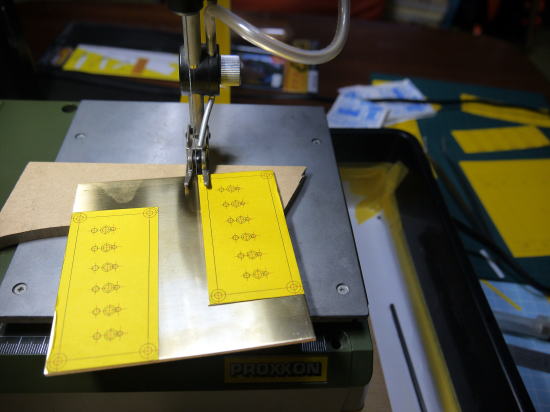

2㎜厚の真鍮版に貼り付けます。 | |||

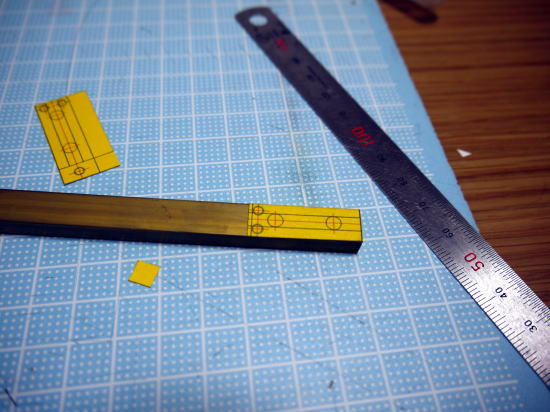

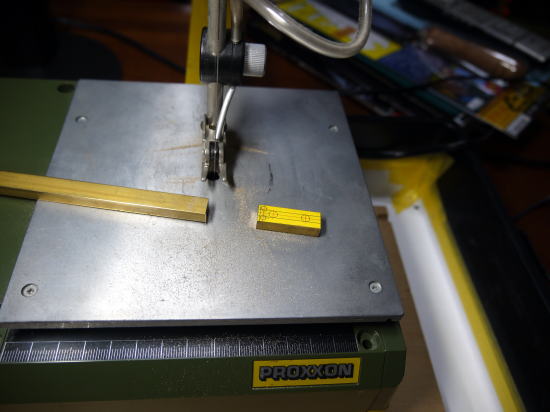

同じく10㎜×6㎜の真鍮バーにも シールを貼り付け・・・。 |
|||
糸のこ盤で切断。 | |||
六個切り終わりました。 | |||
ベースも糸のこ盤で切り出します。 | |||

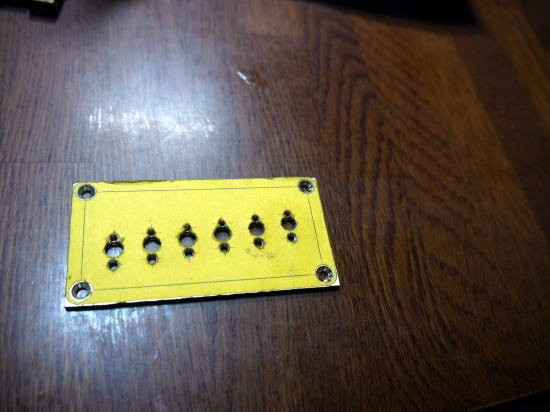

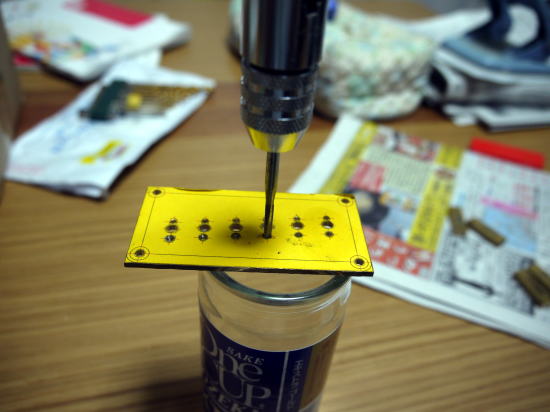

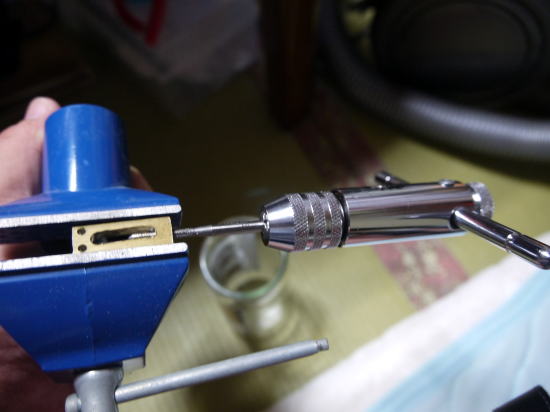

そして穴あけタップ・・・。 | |||
サドルも同様に・・・。 | |||
皿ネジの座繰りも入れて。 | |||
ペーパーで外周の直線だし。 | |||
コーナーRも同様に・・・。 |
|||

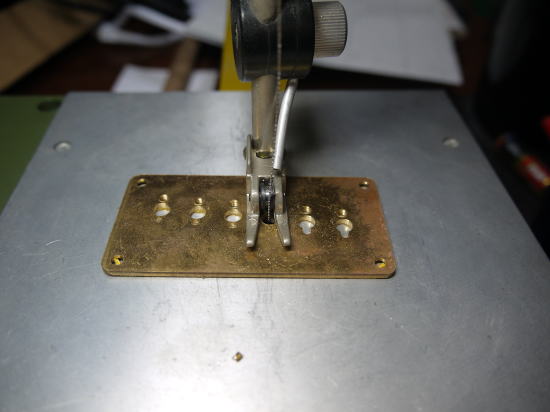

弦通し穴を糸のこ盤で加工・・・・。 | |||
こんな感じのダルマ穴に…・。 弦を張るとき、裏通しだけでなく、 表面からこのダルマ穴に 引っ掛けて張ることもできます。 |
|||

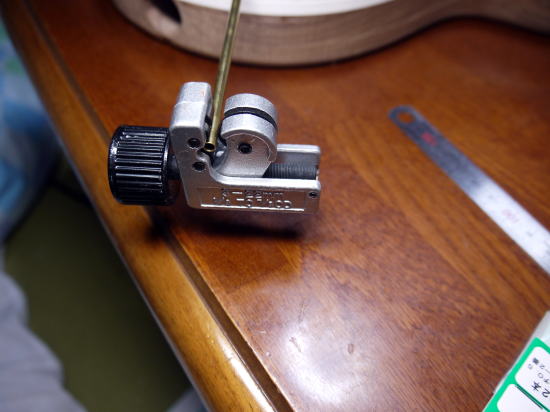

パイプカッターに外径4×内径3㎜の 真鍮パイプをセットして・・・ |
|||
クルクル回してカットします。 | |||
こんな感じで6個分カット完了・・・ |
|||

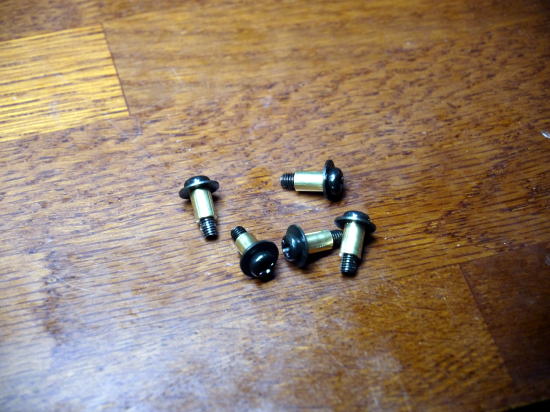

黒いM3ビスとワッシャに取り付けて・・・。 |
|||

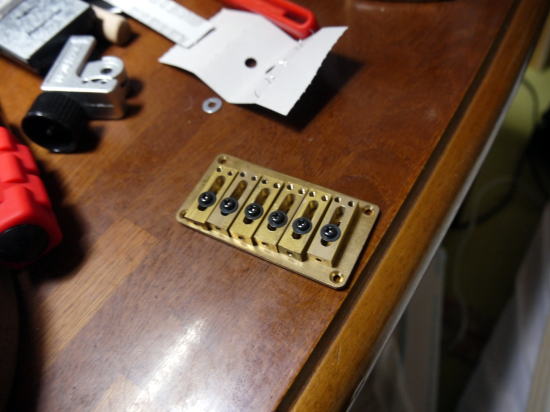

こんな感じのブリッジになります。 仕上げはまたあとで・・・。 |
|||
フレット打ち・インレイ 2015/2/1 |
|||

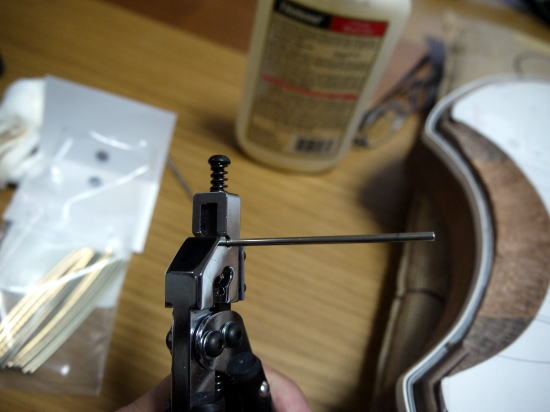

フレットのタングをカットします。 | |||

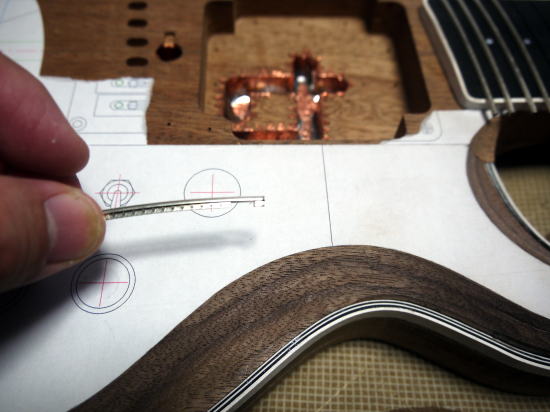

こんな感じにカットできました。 | |||
フレット溝にタイトボンドを流して・・・。 | |||

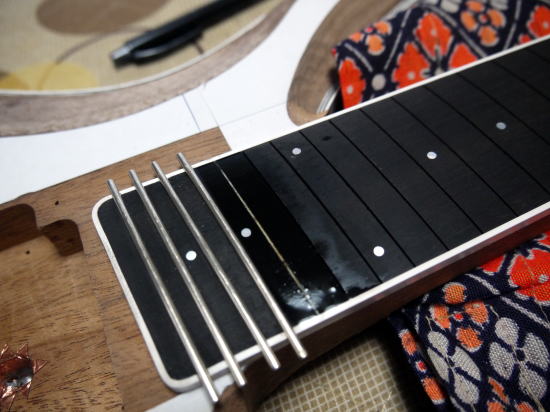

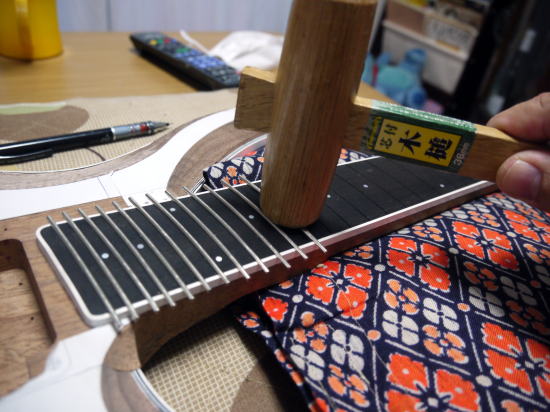

木槌で打ち込みます。 フレットの 端、端、真ん中 端、端、真ん中 と言う感じで 打ち込んでいきます |
|||

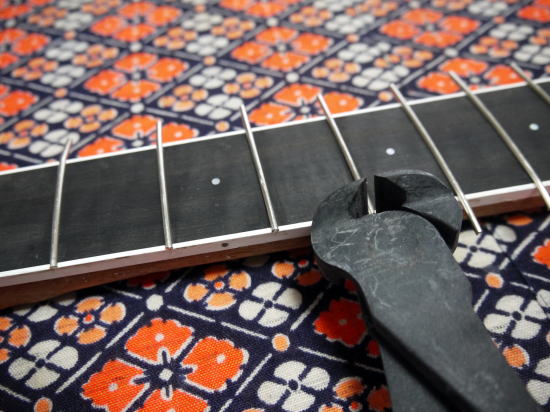

出来るだけ垂直にカット | |||
30フレット分をカット完了 | |||
ここで フレットの仕上げは先送りして ヘッドのインレイです。 オオカミか、天使か・・・・ |
|||

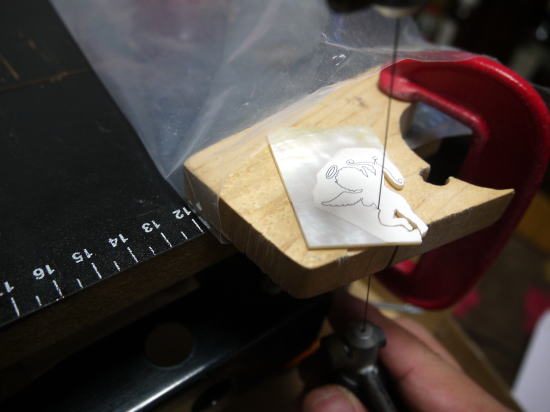

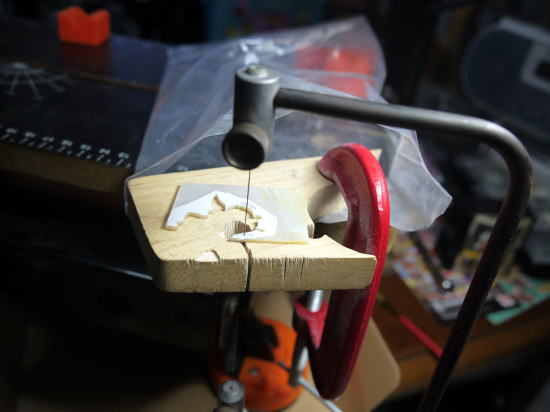

結局こちらに・・・ 白蝶貝にシールを貼り付けて ギコギコと・・・。 |
|||

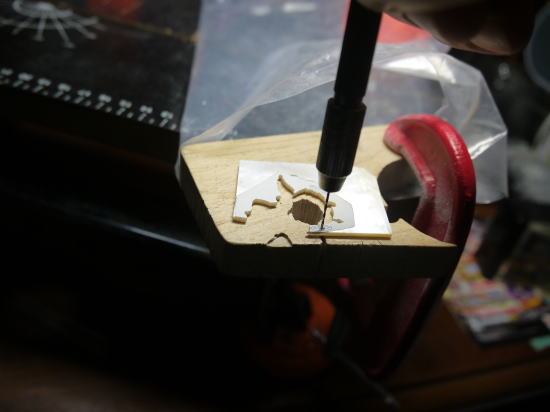

天使の輪の部分です。 先にピンバイスで穴あけ・・・ |
|||
グルッとジュエリーソーでカット この輪っかだけで3本折りました。 |
|||

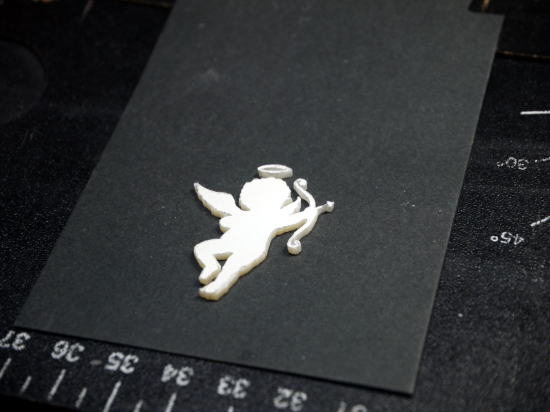

こんな感じにカットできました。 | |||
ヘッド部分に図面を貼り付けて・・・ | |||

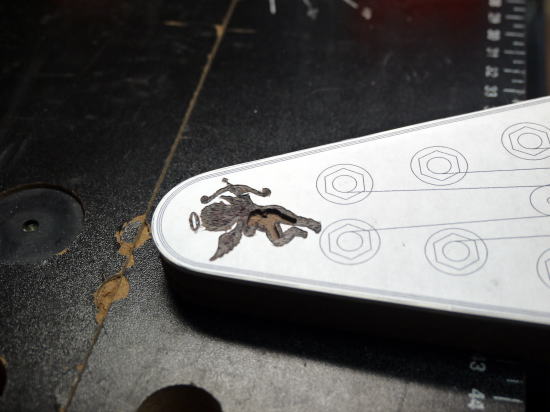

掘り込む部分は黒く塗っています。 | |||

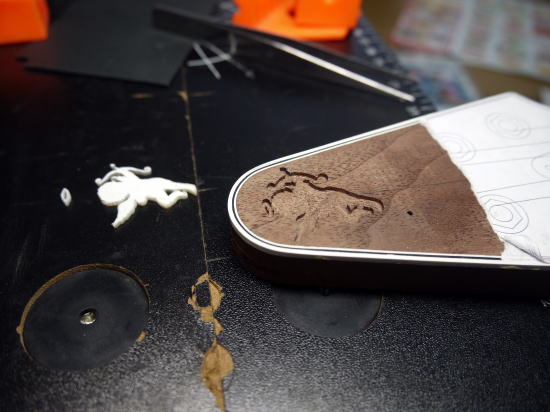

掘り終わりました。 | |||

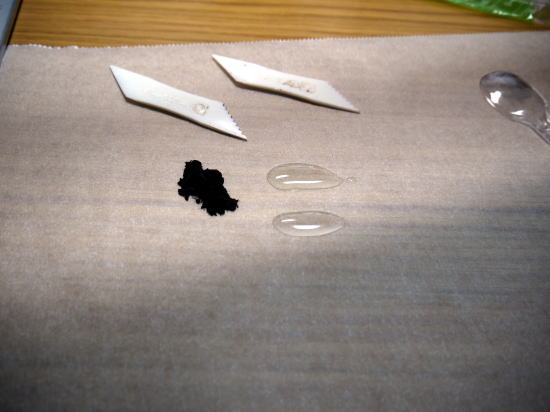

エポキシ接着剤に 黒檀の粉を混ぜて・・・ |
|||

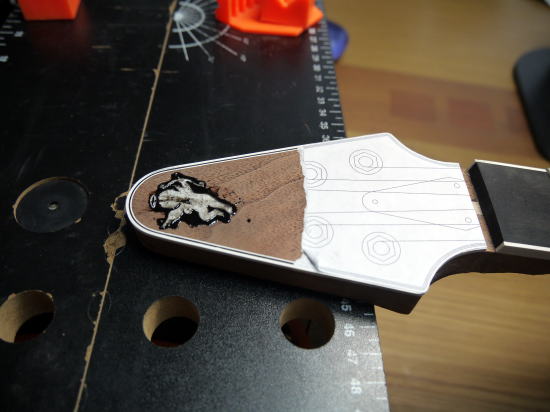

ブチュッと接着・・・。 仕上げは24時間以上・・・ 先送りです。 |
|||
