アマチュア無線をやってると雷様の標的となるアンテナがあるため
雷様対策を考えて見ました。判らないことがたくさんあります。
もちろん落雷のテストは出来ません。困ってしまいます！

雷様は虎のパンツをはいて五連（もっと多いかな）の太鼓を叩いてやってきます。
これが作り話であることは云うまでもありません。怖そうなイメージを作っているのですがこれらの絵はどこかユーモラスで本当に怖そうで無いのが不思議です。

雷様の素性はフランクリンが確認したように静電気の仕業です。
関東では夏の暑い日、太陽に熱せられた空気が上昇気流となって上り上空の寒気に冷やされて夕立となって落ちてきます。この時、雷雨となることが多いです。
*雷雨のの原因はこのほかにもあります。
この上昇気流による摩擦により静電気を蓄え、雲対雲、雲対地の間で稲妻となって放電します。
この放電は大きいモノで数MV、数100kAと云われますが時間は非常に短く数１００μs以下と云われています。
これらが配電線その他を通じ進入してくるモノをサージ電流（過渡的な大電流）と呼ばれます。
地域によっては冬の寒い時期に発生する雷様もあります。
冬の上昇気流は雲頂が低く、雷電流が大きく被害が大きいと云われています。

避雷針は文字のイメージから雷除け（避け）と思われがちですがその働きは受雷・雷寄せで、放電を促し電荷を中和しようとするモノです。

すべての電荷が避雷針で放電されれば他の場所には落雷が無くなります。
雷様は先のとがったモノ、高いモノ、に落ちると云われますが、そのように作った避雷針に落ちないで、近くの低いところに落ちることも多くあります。
避雷針の45°の傘のうちなら安全とも云えません。（最近はこの考えも変わっています）
放電現象は全く気まぐれで避雷針やその他接地線に至る配線等から近くのモノに再放電することもあります。
背の高い樹木や鉄塔なども避雷針と同じ働きをすることもありますが、木の枝などは再放電しやすいのでこれらから３〜４ｍ以上離れ小さくうずくまるのがよいとされています。
山などでは地表をはう放電も有ります。避雷針の接地線のため地表に電位差が生じ感電することもあります。
大きな建物では屋上に接地線を張り回し全体を接地してしまうこともあります。
最近の避雷針にはこの再放電を防ぐ工夫がされたハイパー避雷針などと呼ばれるモノもあります。これらも完璧とは言い切れませんません。

とは云っても、ただ恐れおののいているだけではどうにもなりません。
市街地に居住するほとんどの方が何も対策してないで直撃雷の被害を経験していません。
つまり直撃雷を受けるのは希なことです。しかし誘導雷の被害を受けた人は私の周りに沢山います。
そのようなわけで誘導雷対策だけでもすれば被害はかなり減らすことが出来るでしょう。

*接地抵抗・アース線を地面に打ち込んだ場合土壌の抵抗があるため理想のアースに対し抵抗を通して接続されたと考えられます。これを接地抵抗と云います。

新しい考え方として
家屋内にある家電製品の筐体すべてが抵抗の小さい電線で結合されていたらどうなるでしょう。さらにその線が電源ラインの接地側（シロ線・N)ニュートラルに接続されていたらどうなるでしょう。
この場合対地電圧は上がりますが家電機器との間は100Vからあまり大きくなることはありません。結果として家電機器を保護できることになります。この場合家屋内に居る人間も同電位になり危険はほとんど無くなります。
この考え方を取り入れたアースの方法が等電位アース（アースの等電位化・共通化）と云われています。
*窓際など直接雷電流を受ける場合は保護されません。
*実際には家電機器のアース線を直接電源ラインの接地側に接続することは出来ません。また各機器間のアース電位に乱れが生じた場合、機器の誤動作の原因になることもあります。

加筆(0912)

どうしたらよいか誘導雷による被害防止（被害低減）
ここに書いていることはいろいろな資料等による調査の結果で
これを実験し確認したものではありません。
もし雷害対策は『すべての電化製品をコンセントから外すのが一番』とお考えの方は
それが良いかもしれません。

もう少しスマートに出来ないかなあとお考えの方は以下を参考にしてください。

誘導雷による雷害はアース抵抗が悪さしていることが判ってきました。
自分の家にある電気設備、電話などが別々のルートでアースに繋がっていることが
大問題なのです。
電源ラインやアースラインからサージが進入したら
SWでアースラインに接続してしまえば、その被害を防げるのではないでしょうか？
つまり正常な電圧（家庭では100V）を超える電圧を感じたら その配線を短絡してしまうのです。
サージは一瞬ですから無くなったらSWはすぐ解放します。

そんな器用なこと出来るの？ そのようなSWは既に実用化されているのです。

最近秋葉原やコンピュータショップに行くと“雷害防止機能付きテーブルタップ”というのが売られています。

これはホントに効果有るのでしょうか？
結構高いモノ、店頭の段ボールに放り込まれてるモノなど千差万別です。
売られ方がいい加減なためか何となく信頼性が有りません。
「あんなの気休め」という人もいます。

これはコンセントやテーブルタップにコードのプラグと共に挟む物です。

中を見ようと思いましたら密閉されて開けることは出来ません。

これはテーブルタップに雷害防止機能が組み込まれているようです。
私の部屋のコンセントはアース付き3pプラグを使っていますのでテーブルタップもアース付きを買ってみました。

中を開けてみると意外に簡単なモノしか入っていません。
あんな恐ろしい音と光を出すモノをこんなので防げるはずはありません・と思うのが普通でしょうか？
『あんなの気休め』　と云う言葉が何となく理解できるような気になります。
頼りなさそうなモノしか入っていません。

回路図に直すとこの様になっています。

電気回路などを手がけたことがある人はすぐ理解できると思います。

プラグの両端には100Vの電圧が掛かります。何らかの理由（雷様とか）で異常に高い電圧が発生するとダイオードが両向きになったようなバリスタが規定電圧を超えて導通し電圧を制限します。これにより機器の損傷を防ぐことが出来ます。その他のLEDなどは表示用です。
ここで気になったのはこのテーブルタップのアースのラインは何も対策されていません。もちろん２pタイプも同様です。

こういうモノを見ると『下手なアースはしない方がまし』と云う良く聞く言葉を思い出します。

アースを無視しない商品はないのか？
もう少ししっかりしたモノはないのか？
せっかくあるアース端子を無視することなく処理してるモノそんなモノを探したら有りました。

３ｐのプラグアダプタ形式で作りもしっかりしています。
残念ながら特殊ネジで密封状態、中を確認できません。

メーカTDKのカタログから引用
<http://www.tdk.co.jp/tjfx01/j9181_ans.pdf>

バリスタにより対地サージ電圧を抑制します。先に示したテーブルタップは線間サージ電圧の抑制はできますが対地電圧は無防備です。

実際の使用例です。テーブルタップやコンセントに挿し使用します（右端）。
プラグアダプタには差し込み口が付いていますのでテーブルタップの差し込み口を減らすことなく使えます。

こちらは別の製品ですがバリスタだけでなく
ガスアレスタもくみこまれています。

これらプラグアダプタはコンセントに対し並列に挿入されています。と云うことはテーブルタップの他の差し込み口に対しても雷サージ抑制効果が期待できます。
また、他のコンセントにこのプラグアダプタが差し込まれていても、たとえ同じ電源回路でも全く問題有りません。むしろ電源ケーブルが長いときなどは複数使うことが インダクタンス成分によるサージの上昇抑制などに良い結果を得られると考えます。
テーブルタップやコンセントの対策は簡単で、すぐに出来る例として紹介しました。
しかし分散された宅内の配線に接続するため雷電流は宅内を流れ抑制阻止・バリスタ等の能力の問題もあり頼りなさを感じます。 この製品のインパルス耐電流は2500A程度ですが複数個、コンセントごとに使うことで耐電流が増えると考えられます。

もっと積極的に電気の入り口・分電盤に雷サージ抑制回路 （SPD）を入れる方法があります。
これが誘導雷抑制の究極的対策でしょう。
ちなみに分電盤用避雷器（SPD）は10kAが標準のようです。
　　　　　　　　　　　　　　　　　　　ja1cvf (1105)

３pプラグを使っている機器はその筐体や人体が触れる金属部分をアースできるように作られています。つまり３pプラグを３pコンセントに繋げば筐体がアースされ感電をすることがありません。
しかしこの便利な３pプラグもアースのないコンセントではアース回路を外し２pに改造されていることが多くあります。
このようにアース無しの改造をした場合感電防止の機能は働きません。
一般的には配線や部品の絶縁が正常なら即感電と云うことはありません。絶縁耐圧は500~1000V位有ります。
また配線器具や電化製品の絶縁性能が良くなっていることも事実です。

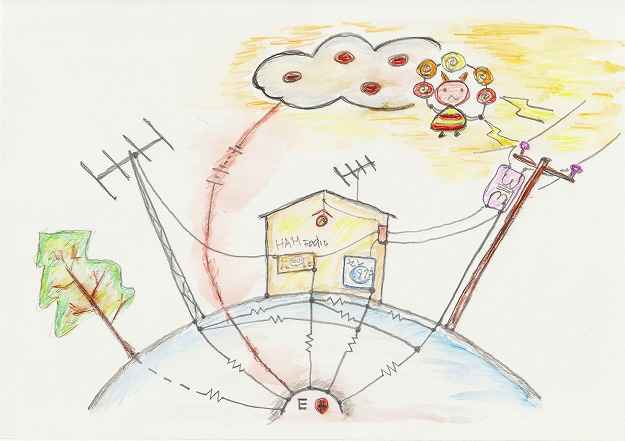

ここで前述の落雷模式図を思い出して下さい。
近くの送電線、配電線に落雷すると配電線の対地電圧が高くなります。(真のアースと電柱アースの間に抵抗があるため）
雷ガードテーブルタップを使った場合、線間（シロ・クロ間）電圧は保護されますので機器の故障は少なくなります。

対地電圧は高くなっていますが筐体の絶縁、建物の絶縁と２重３重の絶縁が保たれればこれも保護されたと同じことになります。
このことが『下手なアースはしない方がマシ』という話に繋がるのでしょうか。
しかし筐体を触っていたら人体を通して雷電流が流れるかも知れません。その場合重大事故になります。

もし落雷時、3pコンセントでアースされていたらどうなるでしょう。自宅のアース電位と配電線の対地電圧(普通は100V)差が大きくなって、 多くの場合筐体内部で絶縁破壊が起き機器の故障に繋がることが予想されます。
しかし、筐体に触っていた場合でも人体を通しての雷電流は減少し感電被害は小さいと思われます。

どうして電話モデムが壊れるの？

一般家庭の場合雷害の多くは電話に集中してるように思います。どうしてこうなるのでしょう。
最近の電話（特に私の場合）は単体で使われる場合が少なく、電話線､コンピュウタ､ACライン、などに繋がっていることが多くなっています。
ここで、忘れて成らないのは電話線には避雷器とアースが付いています。
このアースは避雷器の有る電話の引きこみ口とは限らず避雷器からアース線を引き延ばし遙か彼方の電柱まで持って行く場合もあります。
昔の電話は電話機だけしか付いていなかったのですが最近の電話は多機能でコンピュウタ同様の電子機器でもあります。
ACラインやコンピュウタなどに繋がり、電話ラインや複雑なアース間の絶縁耐力が狙われるのでしょう。

家電機器がそれぞれ関連を持ちケーブルで繋がり、さらに複雑なアースが有るため各筐体や電気回路に対し落雷時に大きな電位差を発生させることが予想 されます。
もしすべてのアースを一点に集中しアースの電位差をなくすことが出来れば雷害を防げるのではないでしょうか。
自分の家のアースに誘導電流が流れ対地電圧が高くなっても家の中の電位差は小さいですから絶縁破壊や感電事故は起きないと考えられます。
この考えが最新の雷害防止の考え方です。

送電線、配電線の故障や家電機器の故障で微少なアース電流（落雷に比べ）が流れてもその系統ごとに保護すれば防げた電気事故(主に感電)ですが巨大な電流の流れる落雷事故も含めて保護するために一点集中アースの考えが必要になってきました。アースの等電位化、等電位ボンディングアース 、連接アースなどと云われています。

ja1cvf   (1107)
