自作VTRアダプタ by SAGA−佐賀

すでに絶版になっている20系用VTRアダプターをSAGA−佐賀さんが自作されました.

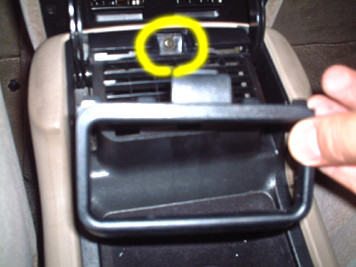

センターアームレストを開けると後部にエアコン吹き出し口があり,そのカバーを外すと黄色のネジが出てきます.

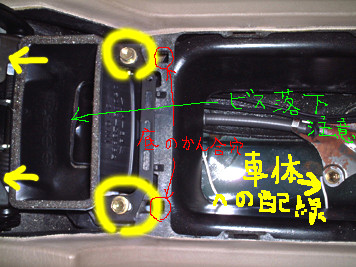

センターコンソールボックス内部の前方のネジ2本.

これでセンターコンソールボックスが外れます.

センターコンソール全体を浮かすには

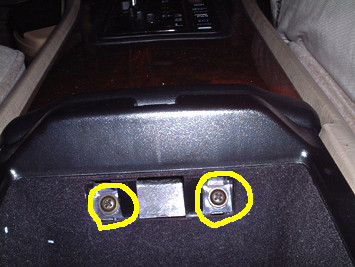

黄色のボルト2本を外し

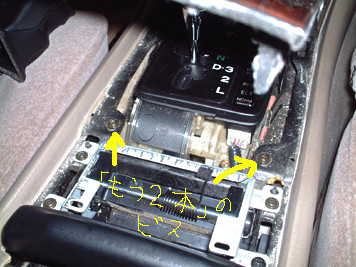

木目パネルを外し,その下のもう2本のボルトも外します.

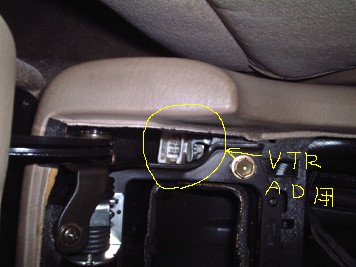

VTRアダプターはこの位置.

センターコンソールうぃ少し浮かして隙間から外に引き出したVTRアダプター

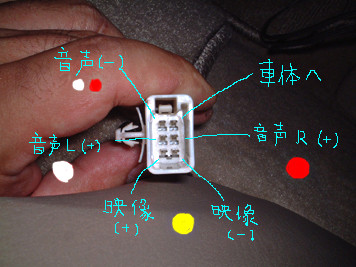

白(黒線入り)−アダプタ認識(車体へ)
灰−音声(−・右左共通)
青−音声右(+)
桃−音声左(+)
橙−映像(+)
黄−映像(−)
